为满足通信、电力、广电等行业通信基站设备的供电需求，北京鑫隆源科技设计开发了-48V嵌入式开关电源系统。系统可配置12个50A/75A整流模块，支持2路380V交流输入，多路-48V直流输出；支持下挂多组电池组，监控统一管理；支持19英寸或21英寸机架安装；支持与第三方动环监控平台对接。整机性能稳定，效率高达95%以上。

以下是-48V嵌入式开关电源系统的详细介绍。

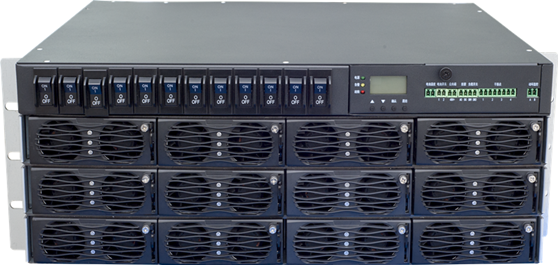

一、产品图片：

二、技术特点：

系统总容量：支持最大900A@53.5Vdc，最大可配置12个48V75A整流模块。

额定输入电压：380Vac、220Vac、220Vdc，系统具备较宽的电压输入范围。

完善的监控功能：包括电池管理、节能管理、低电压保护、削峰填谷、过欠压保护等。

高效率：整流模块采用全数字控制，效率高达95%以上。

网络设计：提供RS485、TCP/IP（支持SNMP）、用户干接点等多种通信接口。

热插拔：整流、监控模块均支持热插拔技术，安装、维护方便。

易部署：结构紧凑，支持室内嵌入式安装，室外柜安装。

完善的防雷保护：包括交、直流侧和信号侧均有防雷设计。

出线方式：具有下进线上出线、上进线上出线两大类，以适应不同场景需求。

用料扎实：镀铝锌板，冷板静电烤漆，主体板厚≥1.5，T2级紫铜等。

支持定制：支持48V@3kW~48kW，1U~10U嵌入式、室内组合式电源系统。

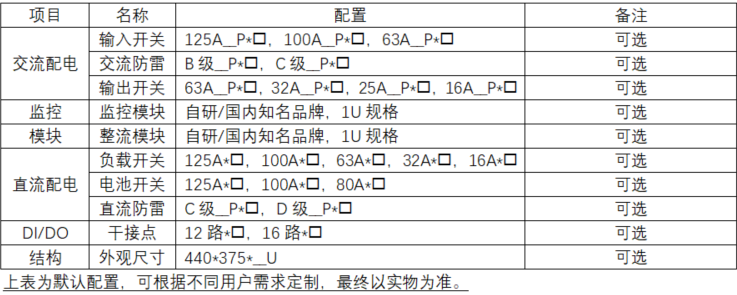

三、参数配置：

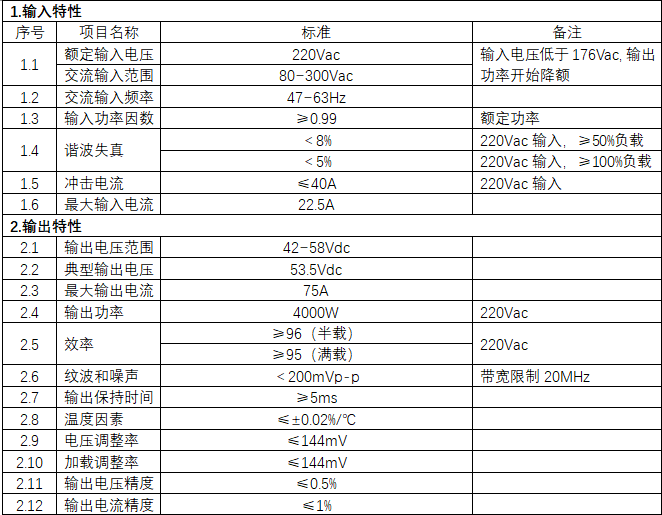

四、电气特性（整流模块）

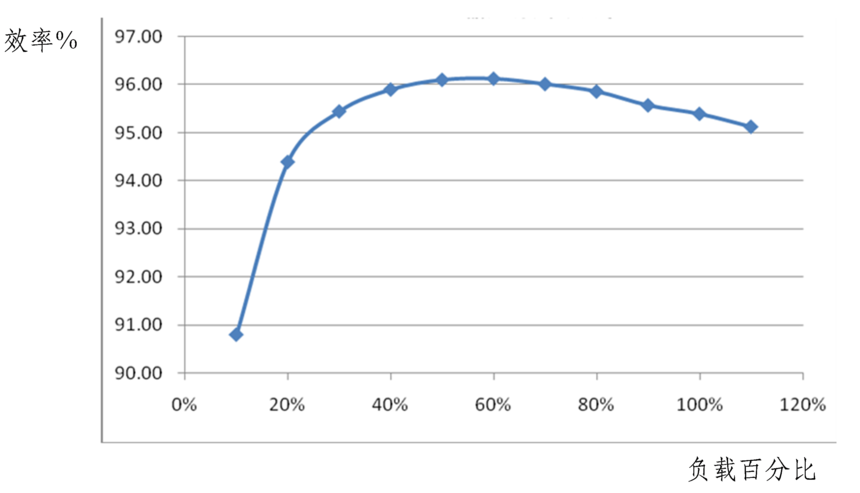

五、效率曲线：

六、面板介绍：

七、工作原理：

●交流输入单元提供两路三相交流输入，机械互锁，也可以接入一路单相交流电。

●市电正常时，整流模块并行工作，将380V交流电变为48V直流电，通过铜排连接至直流配电单元，给负载供电以及给电池浮充电。

●当市电掉电时，电池开始放电，给负载供电。当蓄电池电压降低到一次告警点设定值时，一次低压告警，同时触发负载一次下电保护；当蓄电池电压降至二次告警点设定值时，二次低压告警，同时触发负载二次下电保护。整个过程监控会发出蜂鸣音告警，同时向上位机或动环监控发送告警信息。

●当市电恢复时，整流模块恢复正常工作，接管负载并同时给电池均充电。

●监控模块监控所有实时数据，可检测交流输入电压、电流及空开和防雷状态，检测直流电压、电流以及直流配电各空开、熔丝状态，检测电池组运行参数以及环境参数等。可储存最近1000条告警信息，覆盖早期信息。

●监控最多可控制32个模块，用户可以通过监控屏人机界面或后台PC来设定具体特定参数，可以通过串口连接实现远程监控。

八、使用注意事项：

●按国家规范高频开关电源属于“大接触电流设备”，开通前必须先接地。

●接地：将机柜机壳地、保护地、正极排接地，接地线用16mm²~50mm²BVR黄绿线。

●热插拔：模块均支持热插拔，在带有负载时操作，有轻微接触打火现象，属正常情况。

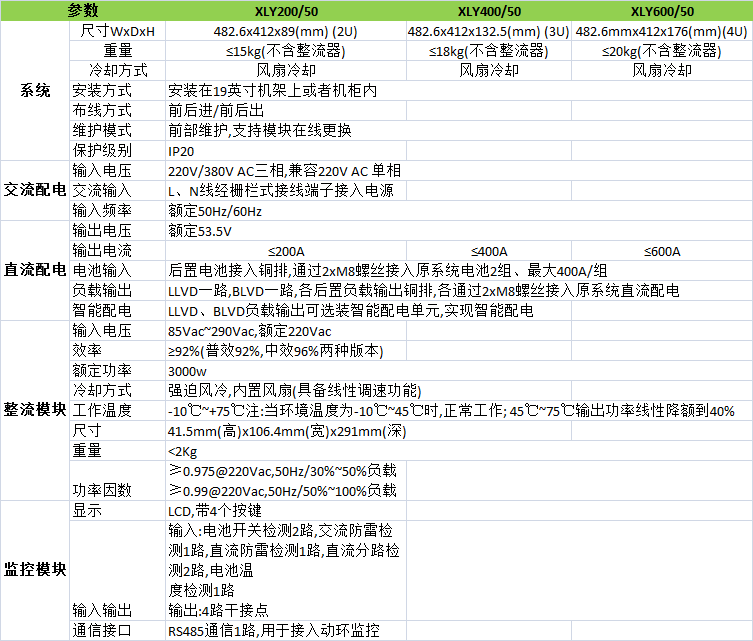

九、参数配置：
